軌距尺是用于測量鐵路線路軌距、高、查照間隔和護背距離等,鐵路計量器具按其準確度分為0級、1級、2級三個等級,0級軌距尺用于測量允許速度不過350km/h的鐵路線路、1級軌距尺用于測量允許速度不過250km/h的鐵路線路、2級軌距尺用于測量允許速度不過160km/h的鐵路線路、其軌距尺結構形式主要分為標尺軌距尺類和數顯軌距尺類。
顯示方式:0LED
電源電壓:DC3.4V~5.2V(可充電池)
工作溫度范圍:-30℃~+55℃
較高分辨率:
0級:0.05mm
1級:0.10mm
2級:0.20mm
軌距分辨率:
0級:0.01mm
1級:0.01mm
2級:0.01mm
絕緣性能:>1MΩ
整機重量:≈2.8千克
尺體長度:<1600mm

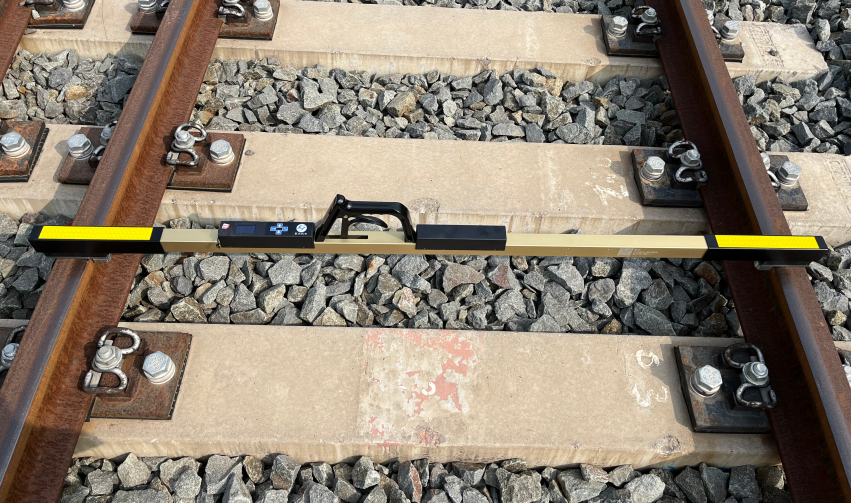

本產品是根據我國鐵路全天候、高速度、高密度、線路狀況復雜、氣候條件變化大、溫差范圍大等現狀開發、研制的、便攜式、數字型軌道幾何狀態檢測工具。它是由電子和機械兩部分組成,電子部分由微電子技術、單片機技術、傳感技術、信號處理技術等綜合而成的高科技產品。
數顯軌距尺具有以下特點:
1.性能穩定、抗電磁干擾:適用于電氣化、非電氣化、自動閉塞或其它閉塞區段;
2.測量速度快:使用時,卡住測點后,附加手動調整,即可顯示測量數據。
3.測量精度高:精密的機械傳動裝置再配上智能化數據處理系統,“1435”、“1348”、“1391”各項數據單標定。自帶溫度補償了材料熱脹冷縮對軌距及*高測量數據的影響,提高了測量精度。
4.數據顯示清楚:采用新型發光材料0LED。即使在強陽光下測量數據顯示依然清晰、直觀。在夜間或隧道內使用該儀器,其特點尤為重要。
5.溫度范圍寬:-30℃~+55℃的使用溫度范圍,可滿足該產品在我國絕大部分地區的使用要求。
6. 檢修標定快捷:計量員只需將數顯軌距尺按標定操作說明進行標定,標定完成后,對標定數據進行檢驗,檢查無誤,即可投入使用。
