您的位置:首 頁 > 產品展示 > 工務量具 > LJ-L-I型 L道尺

工務量具

  • LJ-L-I型 L道尺

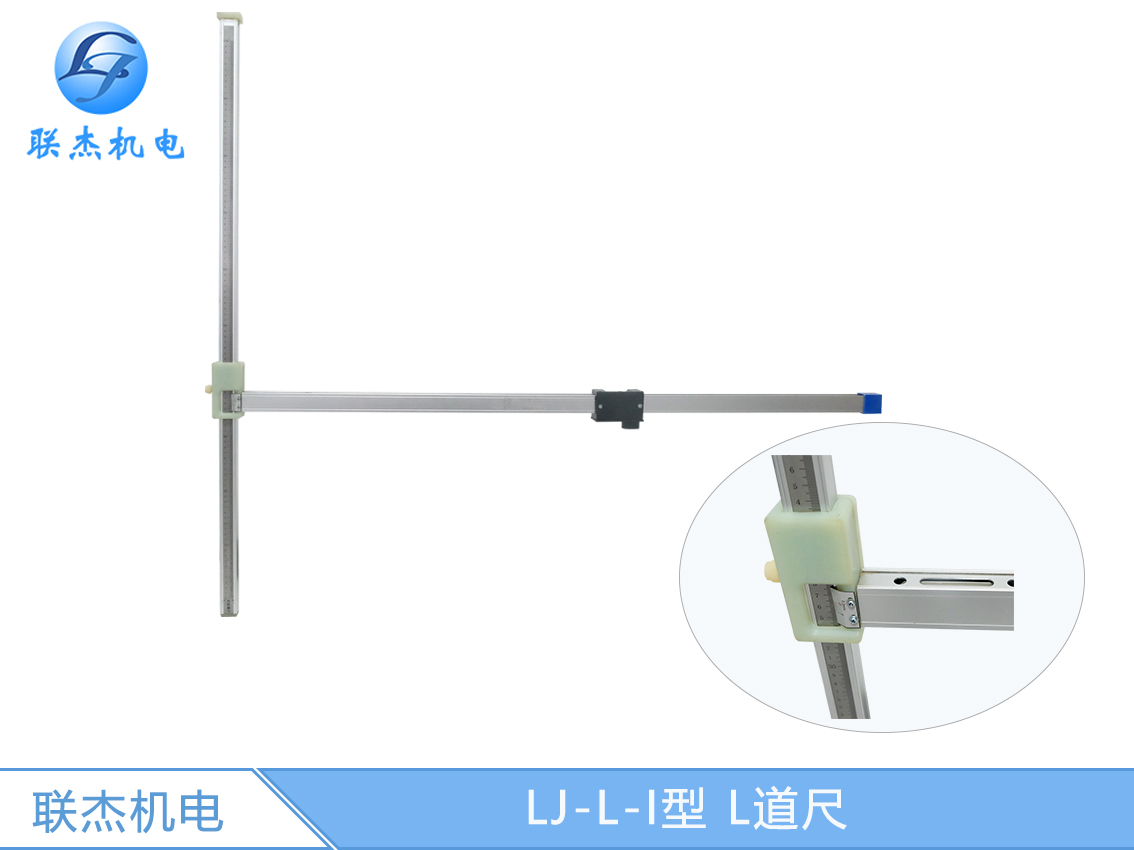

LJ-L-I型 L道尺

LJ-L-I型 L道尺

應用范圍:廣泛應用于鐵路

產品型號:LJ-L-I

【產品介紹】

L形軌道尺是用于鐵軌道外側(或內側)與基標定位孔中心距離及鋼軌上平面與基標之間高度測量的專用量具。

【技術參數】

1、水平間距測量范圍200-900mm

準確度士1mm;

2、高度測量范圍50mm-800mm,

準確度土1 mm;

3、水平采用3’水準泡

4、主尺身采用高強度方管鋁合金。

5、外形尺寸1000mm X 140mm X 100mm。

6.測量參數可按客戶需求訂制。


【使用方法及注意事項】

1.取下彈簧片,然后將從水平尺身上取下,與彈簧片與垂尺按圖示位置插入垂尺框內。

2.測量時,測座底板放在鋼軌上,測頭緊靠鋼軌處側,拉動橫尺及垂尺將定位針對入基標定位孔,將水泡處于中間位置,擰緊緊固螺栓,從水平方向的放大鏡上讀取水平間距值,從垂直方向的標尺上“0"位對應處讀取高度值。

3.使用后,較長時間不用時,定位桿和測頭要涂油(凡土林油或干油)保護。

4.定期要進行檢定(建議周期6個月),檢定方法見附圖及檢定說明。

5.使用時要輕拿輕放,不得任意拋擲,不得與強酸強堿物質接觸。

【檢定說明(須依次進行)】

1.尺身與兩測頭側面公共平面的垂直度(即使用中尺身與鋼軌垂直度)的檢定:放在支距尺檢定器上比照,垂直度應小于0.2mm o

2.水泡水平狀態的檢定:進行完步驟1后按附圖狀態調整立尺至水泡居中,用高度尺測量高度1及高度2處高度值,二者高度差應小于0.2,否則調整垂尺至二者高度差小于0.1后,將水泡調整至居中狀態。

3.立尺垂直度的檢定:進行完步驟2后用直角尺或高度尺比對,立尺垂直度應小于0.5 mm,否則需修研立尺工作導邊。

4.水平間距值的檢定:進行完步驟3后將墊塊中心孔與方箱側面距離定為1700mm,按附圖狀態檢定,如誤差大于1 mm松開測座底板與尺身的連接鏢絲,調整至1700mm后重新堅固。

5.高度值的檢定:按附圖狀態,高度讀數副尺下端的“0”對應處數值應為方箱高度減去墊塊高度,二者誤差應小于0.5 mm,否則調整副尺上下位置。
