【應用范圍】
廣泛應用于鐵路
【產品概述】

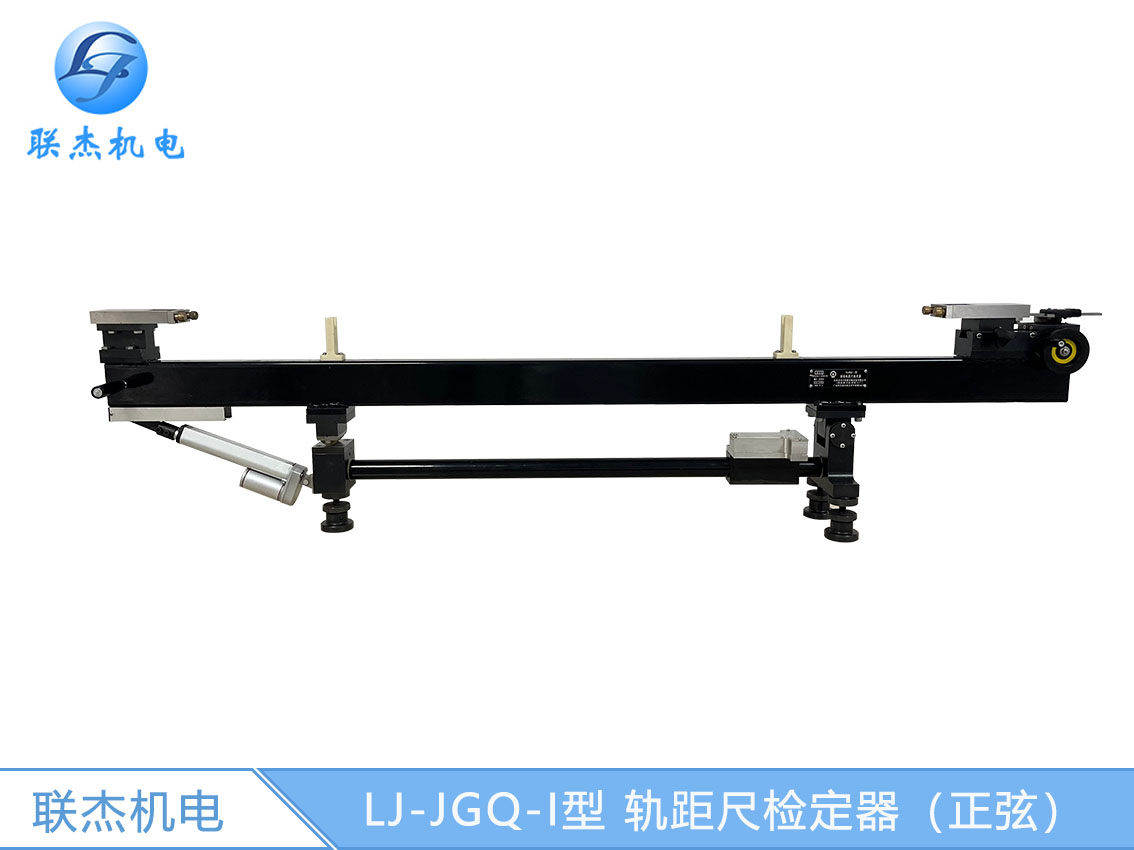

LJ-JDQ-I 型鐵路軌距尺檢定器(正弦原理)是用于檢定鐵路軌距尺的一種數顯加量塊的專用檢具。本檢定器除可檢定軌距尺的軌距和超高外,還可對軌距尺的軌距全量程各點進行檢定。
【產品特點】
2.1 鐵路軌距尺檢定器由軌距測量部分,水平測量部分及超高測量部分組成。
2.2 軌距測量部分是通過活動、固定測量塊以量桿為標準復現 1435mm,配合測量板復現 1348mm、1391mm 三個標準長度。并采用數顯尺通過傳動機構即可以實現對軌距尺 1435mm 及 1348mm、1391mm 各檢測點及軌距尺全量程任意位置的示值進行檢定(見圖一),讀數直觀醒目。
2.3 超高部分采用電動升降機構,操作升降電動機開關,由電動機完成升降工作,本檢定器活動和固定測量塊及測量板等部件材質采用優質不銹鋼并經淬火處理,經久耐用、美觀大方,其大部分緊固螺釘?shù)葮?biāo)準件均為高質量不銹鋼標準件。
3.1 準確度等級:I 級軌距測量范圍:1410~1470mm水平(超高)測量范圍:0~180mm
3.2 塊規單塊(7種規格)
將檢定器從箱中取出,將三個支座放到穩定的平臺上,將三個調整螺釘安裝好后放在支座上,調整三個調整螺釘,使橫、縱向水平泡均居于中間位置。
1、檢定器應保存在干燥的室內防止生銹。轉動、滑動部分應及時加潤滑油。
2、量桿應吊掛保存,防止變形。
3、本品升降裝置采用電動機升降裝置,請不要進行人工手動升降,以免造成電動機及其軌道損毀。
